■正常轉速監測保護、異常反轉監測保護;
■組態功能選擇:傳感器選擇、量程選擇、警戒/危險值設定、繼電器(超速、反轉)報警方式/報警延時;
■正常超速繼電器報警功能、異常反轉繼電器報警功能;

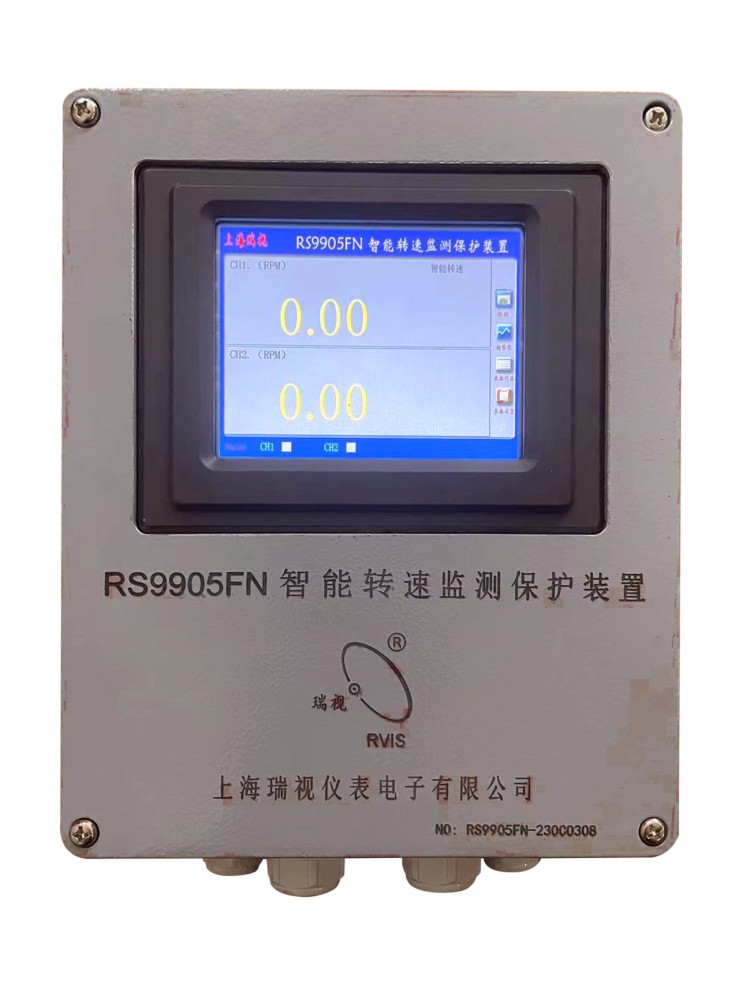

RS9905FN組態轉速正反轉監測保護裝置(RS9001FN組態轉速正反轉監測保護儀)是一款高精度、高可靠性的轉速正反轉保護裝置(儀表),可測量0.2Hz～20KHz范圍的任意轉速正反轉,可配接電渦流傳感器、無源磁電式傳感器、有源磁電式傳感器;常用作測量3個齒的轉速反轉監測保護。該監測保護裝置(保護儀)可組態設置轉速測量量程、報警值、繼電器(超速、反轉)工作方式、繼電器(超速、反轉)輸出邏輯等。標準模擬量輸出(4～20mA或1～5VDC),可直接接入PLC、DCS、DAS等工業控制系統。
主要監測功能
■正常轉速監測保護
■異常反轉監測保護
配套傳感器
■有源雙路磁電傳感器
■有源磁電傳感器
■電渦流傳感器
■無源磁電傳感器
技術規范
■5.7寸彩色顯示觸摸屏;
■儀表具有：棒圖顯示、趨勢圖、數據列表、翻頁查詢;
■可觸摸組態、USB組態、網口組態;
■通訊方式：RS485;
■正常轉速監測保護、異常反轉監測保護;
■組態功能選擇:傳感器選擇、量程選擇、警戒/危險值設定、繼電器(超速、反轉)報警方式/報警延時;
■正常超速繼電器報警功能、異常反轉繼電器報警功能;
■測量精度最低可達到0.2Hz;
■傳感器供電:
-24V±1V(電渦流傳感器供電限流30mA,防止打火),
+24V±1V(有源磁電傳感器供電);
■診斷信號:BNC接頭或端子BUF輸出;
■輸出方式:4~20mA(最大負載500Ω)或1~5VDC;
■MiniUSB與PC機通訊組態;
■上位機實時狀態監控功能,實時顯示數據波形、棒圖、報警信息;
■工作電壓:90V~260VAC。
